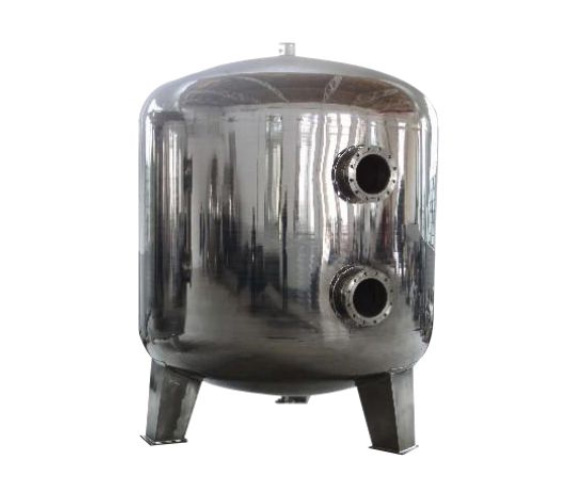

臭氧反应罐
为臭氧与水的混合、接触、反应提供足够的停留空间。理论上认为要使臭氧与细菌、微生物充分发生反应,接触时间越长杀菌效果越好,但设计时间过长造成反应罐容积过大,増加造价同时占用机房面积,规范设计要求采用C.t值≥1.6这个公式来确定反应时间。
臭氧反应罐罐体采用具有高强防腐性能,抗臭氧、氯离子双重腐蚀的316L不锈钢材料制作,设计选型完全满足C.t值≥1.6的要求,承压0.6MPa。内部采用先进布水系统和回流隔板设计,确保臭氧充分溶解、接触反应,无短流、传质系数大,使臭氧和池水有充分空间和充分时间。顶部设有自动排气阀,将反应剩余的臭氧送至残余臭氧消除器还原成O2后完全排入外界大气,罐体设有人孔,方便检修。
臭氧反应罐技术标准
类型 | 臭氧接触反应容器 |
有效反应容积 | 根据臭氧消毒工艺设计选型,定向非标制作 |
材料 | 304、316L不锈钢,耐臭氧、氯离子双重腐蚀 |
布水系统和回流隔板 | 304、316L不锈钢,确保最大接触时间且不发生短流 |
传质系数 | 大于90% |
表面处理压力 | 光滑 |
最小接触时间 | 设计压力为06MPa,测试压力为1.5倍设计压力 |
检查人孔 | C.t值≥1.6中间设置DN450检查人孔 |
保证书 | 书面提供4年质保 |
设备使用寿命 | 50年以上 |
