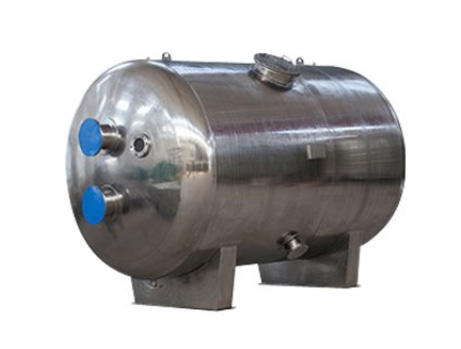

活性炭吸附罐
在半程式全流量臭氧消毒方式中,需设置活性炭吸附过滤罐脱除多余的臭时还可一步除臭、除味、除色、除水中的铁和锰,去除水中的有机物，减少在水处理过程中形成的有害副产物和三氯甲烷、氯乙酸等,并进一步降低池水的浊度,根据进出口压力差和运行时间手动控制反冲洗。
吸附罐应符合以下要求
1、采用颗粒状活性炭,并具有吸附性能好、机械强度高、化学稳定性好再生能力强等特性
2、活性炭粒径0.9-1.6mm范国,比表面积2900m2/g;
3、吸附层的有效厚度不小于600mm,臭氧吸附罐的滤速范围应在30-35m/h;
活性炭吸附罐采用具有高强防腐性能,抗臭氧、氯离子双重腐蚀的316L不锈钢材料制作,设计压力0.6MPa。采用缝隙式集水滤棒,使布水面积更大,水流更均匀。活性炭良好的物化指标使得吸附过滤后的水质更稳定。顶部设有自动排气阀,将反应剩余的臭氧送至残余臭氧消除器还原成O2后安全排入外界大气。罐体设有人孔,方便检修。
| 类型 | 水反冲活性炭吸附罐 |
| 材料 | 304、316L不锈钢,耐臭氧、氯离子双重腐蚀 |
| 布水系统 | 304、316L不锈钢布水器,硬性支撑,不破坏滤层表面 |
| 集水(反冲配水)系统 | 配管为长圆形空隙配水支管,孔隙规格为0.2mm,均匀分布 |
| 布水/集水系统性能 | 布水和集水系统可平均分布和收集水,并在水反冲时平均分布反冲水,可完全激活活性炭层。 |
| 压力 | 设计压力为0.6MPa,测试压力1.5倍设计压力 |
| 过滤器最大阻力损失 | 0.06MPa(需反冲洗前测定) |
| 活性炭介质 | 基于椰壳的颗粒状活性炭1150~1350m2/gm,密度470~510kg/m3湿度含量<5%,水可溶灰含量<3%,颗粒尺寸:2.36~4.75mm,碘值:1100~1300mg/gm |
| 介质深度 | 600mm |
| 承托层 | 石英砂,粒径6mm,承托层深度150mm |
| 检查人孔 | 中间设置DN450检查人孔 |
| 设备使用寿命 | 50年以上 |
