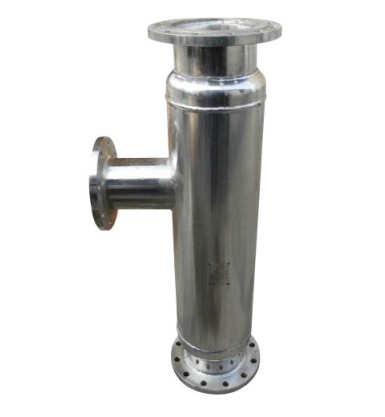

管道静态混合罐
为了让臭氧在进入反应罐之间充分的混合溶解,增强消毒、杀菌效果,在管路中设置了管道静态混合罐,其混合过程靠管仙的Z字形混合元件完成,气水混合物在其中流动时冲击各种Z字形元件,不断改变流动方向,从而促使臭氧与水在管道内产生移位、旋转、重叠等运动,从而达到良好的混合效果,使臭氧和水充分的融合。
管道静态混合器内部结构采用SVX,专有技术波纹片组装而成,能使不同流体在三维空间内作z字形流动,各自分散且混合均匀,混合过程的不均匀度系数小且没有放大效应。具有良好的耐腐蚀性,强度高、外形美观、安装方便、混合快速高效、低能耗等特点。
管道静态混合罐技术标准
材料 | 304、316L不锈钢,耐臭氧、氯离子双重腐蚀 |
压力 | 设计压力为0.6MPa,测试压力1.5倍设计压力 |
内部结构 | SVX波纹片 |
口径 | DN100-400 |
长度 | 800-1300mm |
安装方式 | 标准法兰连接 |
设备使用寿命 | 50年以上 |
